风云CAD编辑器怎么测算图纸面积

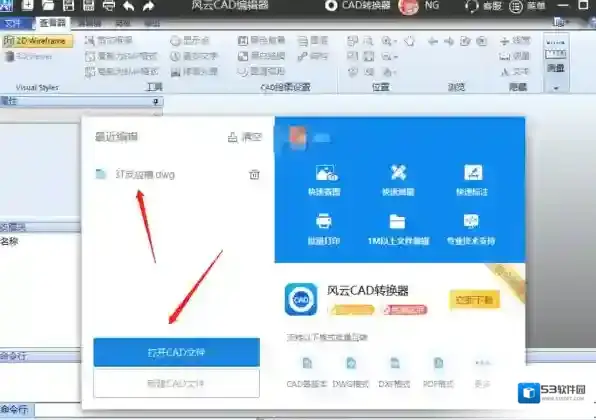

1. 打开我们下载好的风云CAD编辑器，单击CAD编辑器中间的打开CAD文件选项，在界面中找到需要计算面积的CAD图纸文件，单击打开。或者直接将文件拖入软件中也可以;

CAD软件编辑器

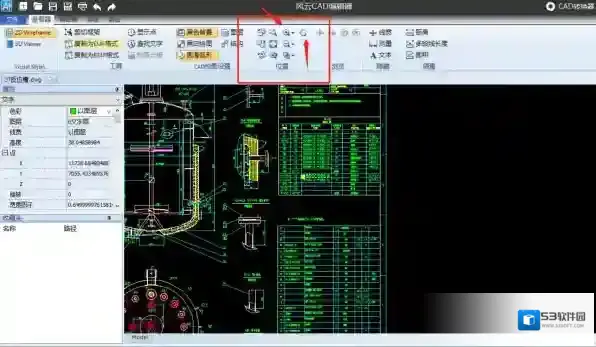

2. 在编辑器中打开CAD图纸后，在将编辑器上方中的菜单栏选项切换到查看器中，在位置栏中使用平移、放大、缩小等功能将CAD图纸移动到CAD窗口的适当位置中。

CAD软件图纸

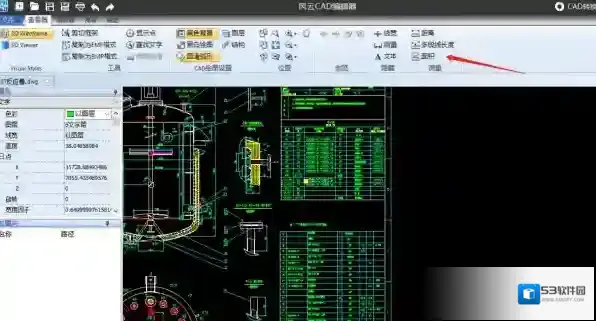

3. 在查看器功能面板中找到测量功能栏，选择面积选项，测量所选图纸内容区域的面积;

CAD软件软件

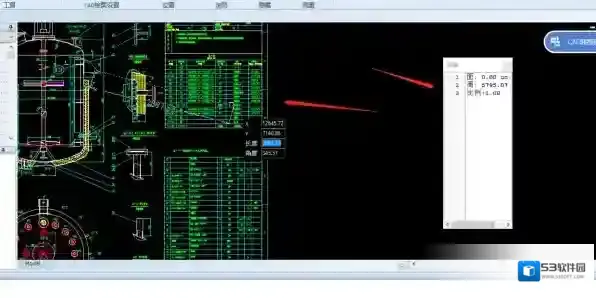

4. 点击后，会弹出测量的窗口，我们可以使用鼠标框选需要测量面积的图纸部分，在测量窗口中就会显示该片区域的面积，窗口中会显示此区域的面积，周，以及比例。

CAD软件下载

CAD面积该怎样读数

假如我们看到面积数字为1401400.0000，在这个数中，默认单位为毫米，这个面积为1401400平方毫米，当这个CAD图纸表示的是一块室内地面，或者精度要求不是太高的台面，那我们可以直接读为1.4平方米，如果这个CAD图纸表示的是一块稀有金属的排样图，其中一个零件面积也就几个平方毫米的话，那我们就要读取为1401400平方毫米了。
